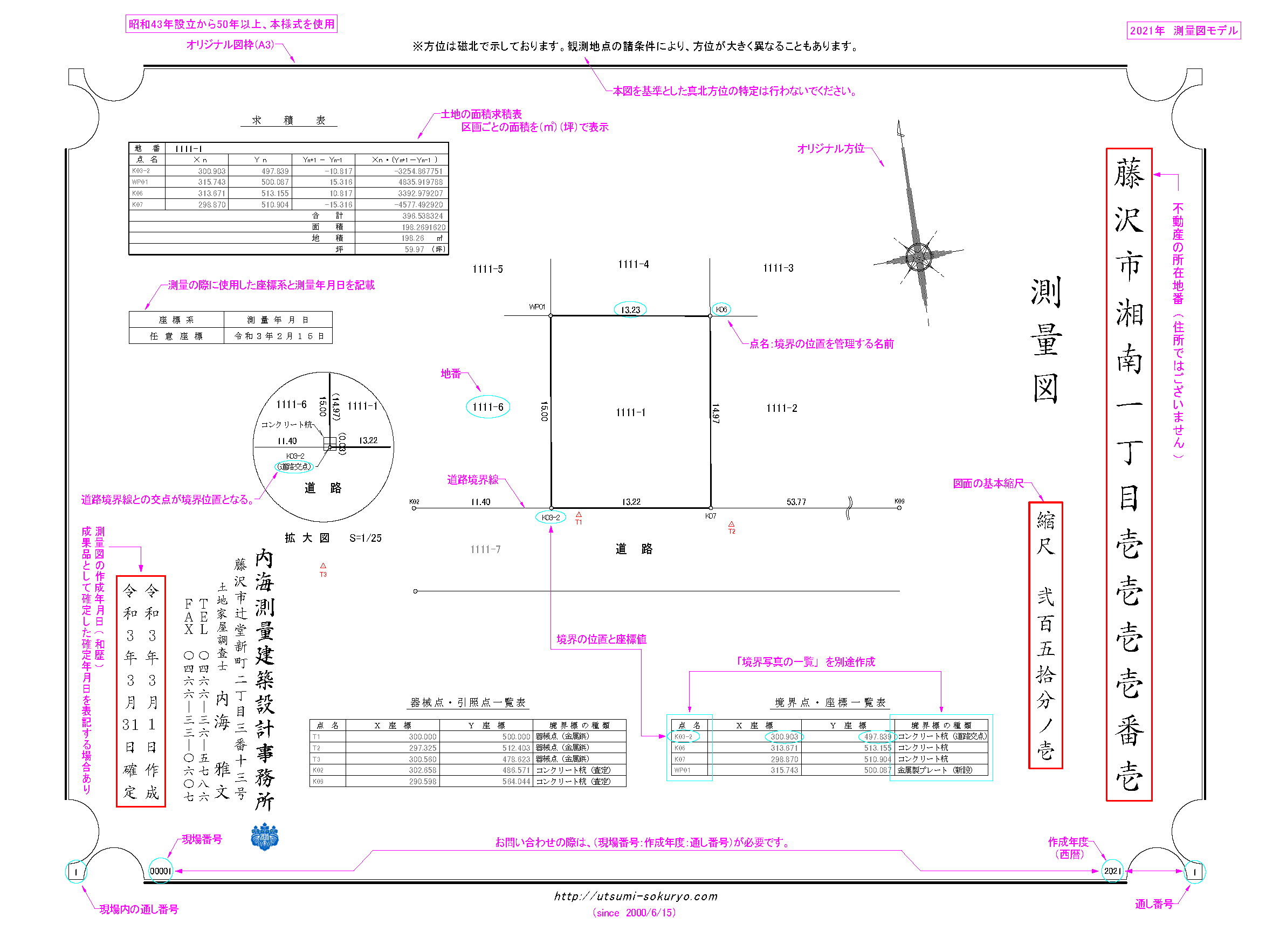

◆ 測量図面の構成(作成例・・・一例です。)
内海測量建築設計事務所

 当事務所で作成した測量図面の一例です。用途別に多種あります。

 図面の焼き増しや、内容についてのお問い合わせをする場合には、必ず本図面記載の
「図面番号・作成年月日」が必要です。(これで管理しています。)
また、依頼者以外は、内容についてのお問い合わせをされて来ても、基本的にはお答えはしていませんのでご了承下さい。
但し、その旨の連絡が依頼者よりあった場合についてはこの限りでありません。


 その他
 1.作成途中のCAD画面を見る 2.プロッタで書いている所を見る 3.境界標の種類を見る(写真)

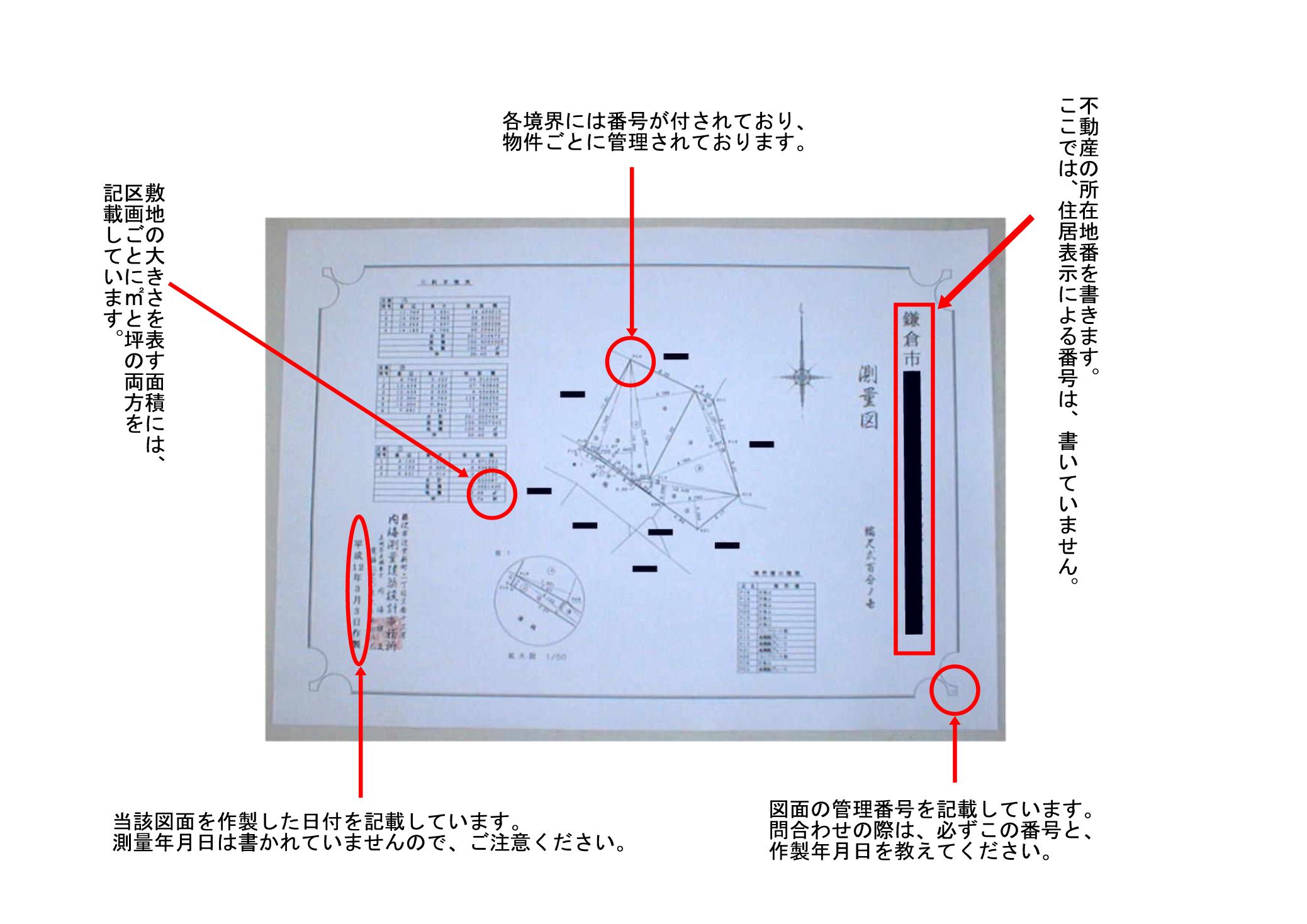

測量図の見方

この図面は、地積測量(通常)の記載例です。
また、平成11年以前の図面には境界点番号表示がないものがあります。
