◆　内業（事務所作業）手順　測量実施後

　

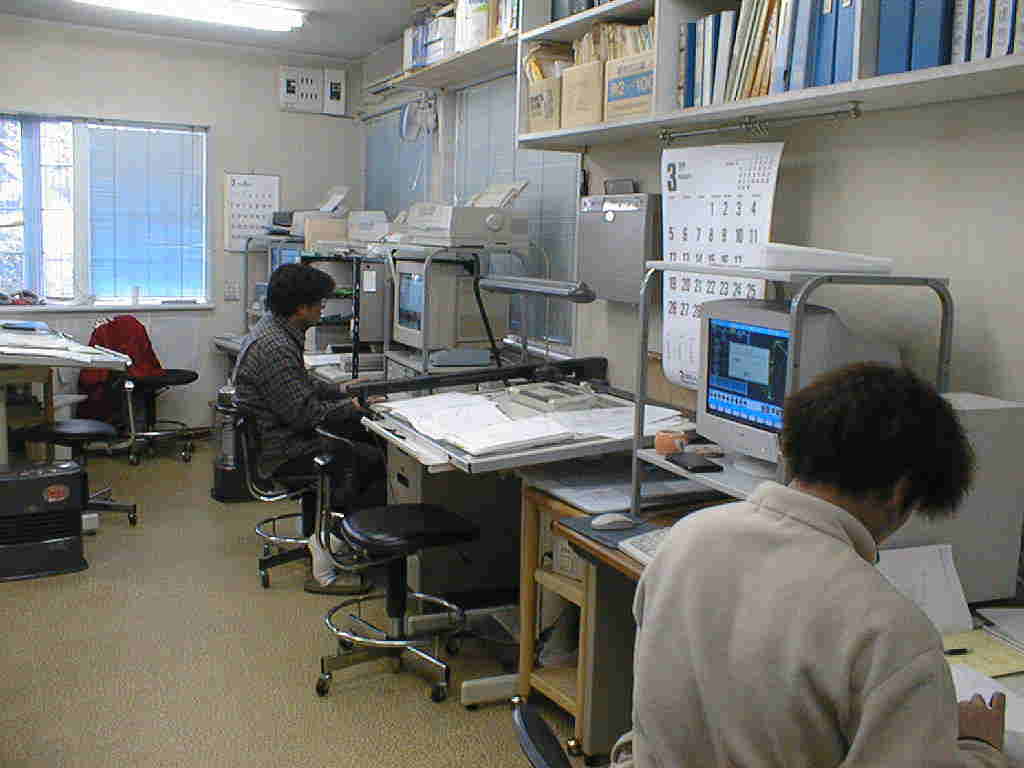

事務所内風景：事務作業室
　写真に移っている事務所員は、測量・登記担当です。
　この部屋には、一般者は入れません。写真で内部をお見せします。
　観測したデータ―は、その日のうちにメモリーカードに保存して、パソコンに取り込み、各種計算を行います。また、プリンター等で出力し、入力されたデータ―や計算などに誤りがないかをチェックをします。

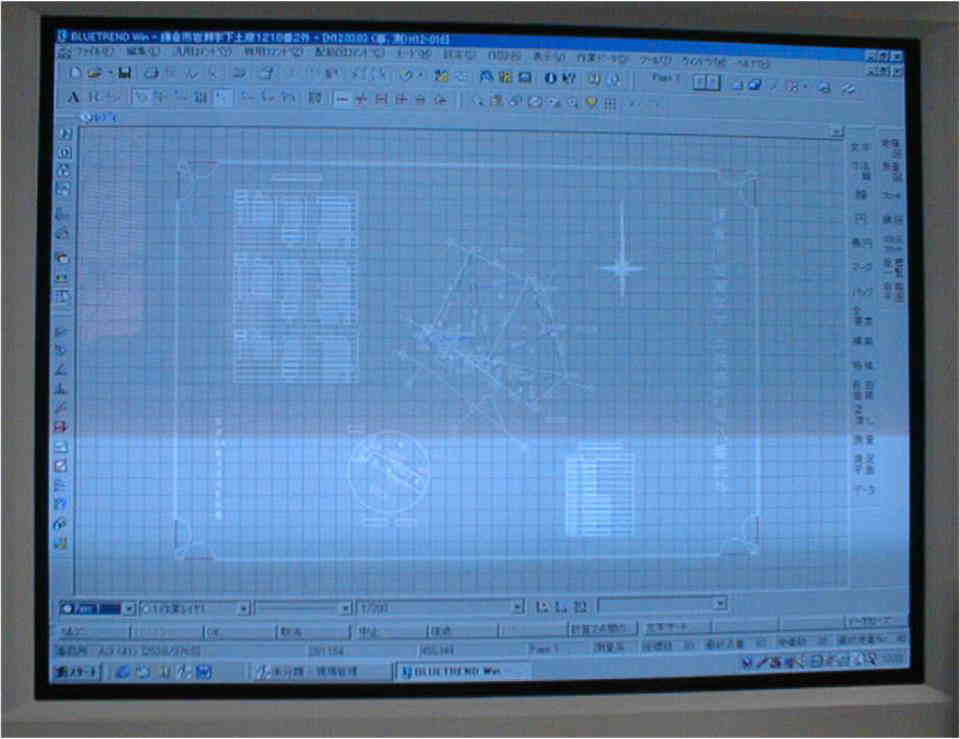

測量ソフト:福井コンピュータ
「BLUE TREND Win」
などによる測量図面の作製
拡大図
もう少し詳しくご覧になれます。
　各種資料との整合性など、幾多の作業を念入りにチェックした後、依頼に基づいた区割図や測量図などの各種成果図面を作製いたします。

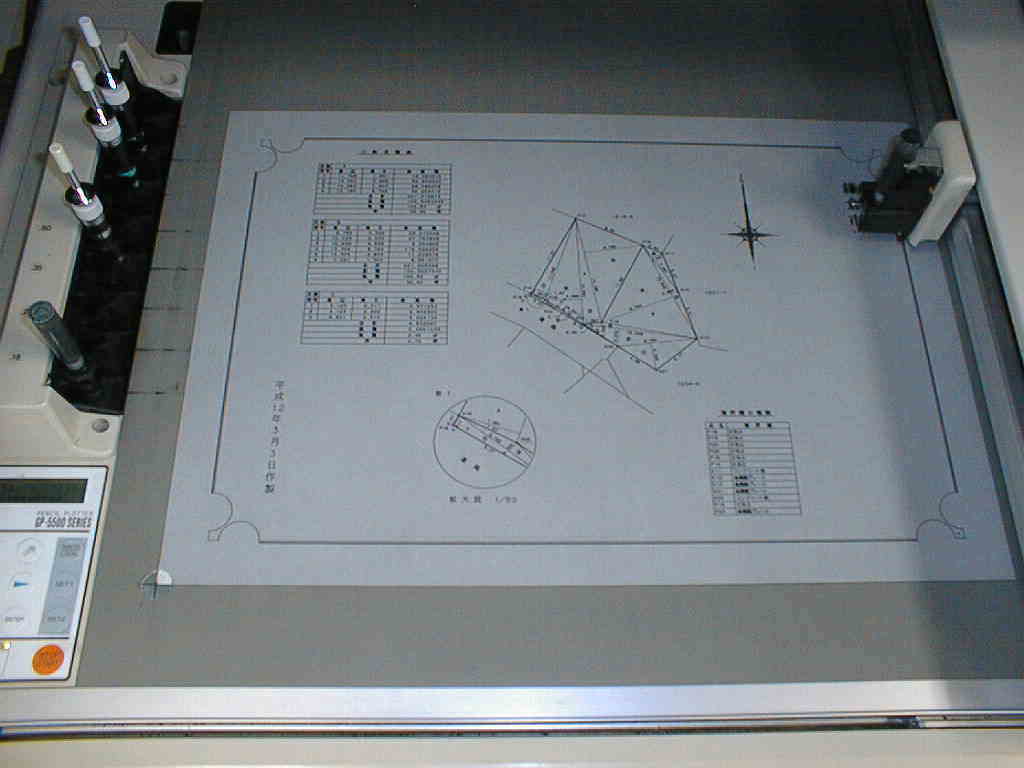

MAX社製のプロッター
プロッター:ＭＡＸ社製
　ペンの太さを変えて線の強弱を付けることにより、見やすい図面に仕上げます。
メ　モ：プロッターで使用する鉛筆用のフォルダーは、サイズによって異なりますが、例えば0.2mmサイズの場合には、１本：１万５千円もします。
　作製図面は、トレーシングペーパーと言う半透明な用紙にプロッターと言う製図用機器により、インクなどで描画し、原図として番号順に整理保管されます。
測量図の作成（一例）
成果図面：一　例
この他、建物の位置や、ブロック・コンクリート擁壁などの工作物の形状などの表示も可能です。
図面を縁取る外枠は、事務所発足当時から、若干の修正があったもの約３０年に渡り事務所のシンボルとして、現在でも使用しています。
　作製した原図を元にジアゾ複写機などによりコピーをして職印を押捺後、依頼人や関係者などに交付致します。

当事務所で作成した測量図の見方

測量図の綴じ込み表紙
ファイル作製：写真は表紙部分
関係書類をひとまとめにしますので物件ごとに管理できます。
ファイルの中は、事務所共通一覧表を作製し、書類別に編綴しております。
　関係官庁等で入手した資料などは、成果図面と共に目録をつけ、ファイルにまとめして、お渡ししています。作成する部数は基本的に１部で、その他図面のみ５枚ほど渡しています。
